Cables NYY: Características e innovaciones en cables de baja tensión

Los cables NYY son un tipo de cables de fuerza muy utilizados en instalaciones de baja tensión debido a su durabilidad, seguridad y versatilidad. Su función es transportar eficazmente la electricidad en diversos entornos industriales, comerciales y residenciales.

Si estás considerando usarlos o simplemente quieres saber más sobre ellos, ¡tienes que leer este artículo! A continuación, te enseñamos las principales características de los cables NYY y sus innovaciones.

¿Qué son los cables NYY?

Los cables NYY son conductores de cobre electrolítico que se utilizan en la distribución de energía en instalaciones de baja tensión. Por lo general, se emplean en aplicaciones industriales, comerciales y residenciales, como en redes eléctricas, plantas industriales, centrales eléctricas, alumbrado público y semáforos.

¿Qué significan las siglas NYY?

Como ocurre con otros tipos de cables, las siglas que componen este nombre hacen referencia a las especificaciones del cable. En este caso, este es el significado de las siglas NYY:

• N: Conductor de cobre
• Y: Aislamiento de PVC (capa interior)
• Y: Cubierta de PVC (capa exterior)

Tras analizar estas abreviaturas, podemos entender fácilmente que estos cables de baja tensión tienen un conductor de cobre, cuyo aislamiento y cubierta exterior están hechos de policloruro de vinilo (PVC), un material conocido por su excelente resistencia y durabilidad.

Te puede interesar: ¿Qué significan las denominaciones de los cables?: THW, NH-80, CPT, GPT, N2XOH, N2XSY

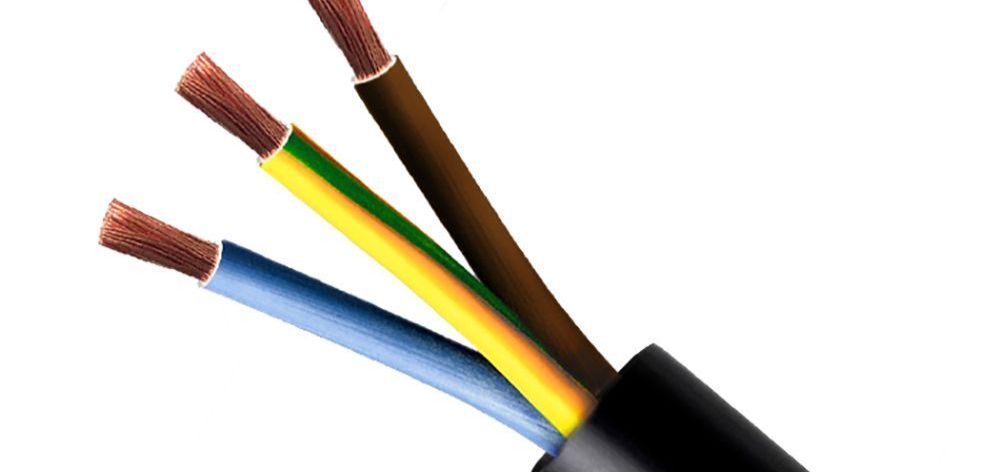

Características de los cables NYY

Ahora que conoces mejor su definición, veamos las características de los cables de energía NYY:

1. Composición y diseño

Como mencionamos anteriormente, este tipo de cable está compuesto por varios elementos que garantizan su funcionalidad y seguridad. Su estructura típica incluye:

• Conductor: Los conductores de cobre son preferidos por su alta conductividad y flexibilidad, que permiten garantizar un flujo eléctrico eficiente.
• Aislamiento: Hecho de PVC, el aislamiento es esencial para prevenir cortocircuitos y proteger contra descargas eléctricas. El PVC es resistente a la humedad, los químicos y la abrasión.
• Cubierta exterior: La cubierta exterior, que también está hecha de PVC, protege el cable de daños mecánicos y ambientales. Esta capa adicional de protección es crucial para aplicaciones subterráneas y al aire libre.

2. Seguridad

La seguridad es una prioridad en el diseño de cables eléctricos. En el caso de los cables NYY, su cubierta de PVC proporciona una capa protectora duradera que los hace ignífugos y resistentes a los rayos UV.

Estos cables también pueden incorporar algunas características adicionales, como retardantes de llama mejorados y materiales autoextinguibles, ayudando a prevenir incendios y mejorando la seguridad general de las instalaciones eléctricas.

3. Tamaño y construcción

En la actualidad, el tamaño de los cables NYY varía ampliamente; de hecho, encontrarás modelos desde 1,5 mm² hasta 630 mm². Además, pueden ser de 2, 3, 4 o 5 núcleos para satisfacer diferentes requisitos de instalación. Esta variedad permite su uso en diversas aplicaciones, desde pequeñas instalaciones hasta grandes proyectos industriales.

4. Especificaciones técnicas

Estas son las especificaciones técnicas de los cables NYY:

• Tensión nominal: Los cables NYY están diseñados para una tensión nominal de 0,6/1 kV, lo que los hace ideales para la mayoría de las aplicaciones de baja tensión.
• Clasificación: Esto depende del área de la sección transversal del conductor. Por ejemplo, un cable NYY de 4 mm suele tener una clasificación de 30-40 A, mientras que uno de 6 mm tiene una clasificación de 40-50 A.
• Temperatura de funcionamiento: Pueden operar en un rango de temperatura de -30 °C a +80 °C, con una temperatura de sobrecarga de emergencia de hasta 100 °C y una temperatura máxima del conductor en cortocircuito de 160 °C.
• Estándar: Estos cables se fabrican de acuerdo con estándares internacionales, como IEC 60228, IEC 60502-1, IEC 60811-401, UL 2556, entre otros. En Perú, también se deben seguir normas como NTP-IEC 60228 y NTP-IEC 60502-1.
• Radio de curvatura: El radio de curvatura mínimo suele ser 15 veces el diámetro total del cable.

5. Variantes

Los cables NYY tienen una variante llamada N2XOH, que es libre de halógenos y cuenta con aislamiento XLPE. Con una tensión nominal de 0,6/1 kV, estos cables son ideales para los sectores de la minería, el petróleo, el gas y la construcción, donde se requiere alta resistencia y seguridad, especialmente en entornos exigentes y de alto riesgo.

Aplicaciones de los cables NYY

Dado su diseño extremadamente versátil, su composición inteligente y sus excepcionales capacidades de transporte de corriente, estos cables son adecuados para un uso seguro en áreas donde no hay cargas o tensiones mecánicas significativas, incluyendo:

• Instalaciones estáticas
• Entornos industriales
• Sistemas de iluminación exterior
• Instalaciones de jardines y granjas
• Centrales eléctricas y tableros de distribución eléctrica
• Sistemas eléctricos en tuberías

Te puede interesar: Conoce todo sobre el significado de los colores en los cables

Innovaciones en cables NYY

En los últimos años, ha habido varias innovaciones en la fabricación y el diseño de los cables NYY, mejorando aún más su construcción. Estas son algunas de ellas:

• Aislamiento mejorado: El desarrollo de nuevos materiales de aislamiento ha permitido crear cables con mejor rendimiento térmico y eléctrico. Los avances en el PVC dan lugar a cables y conductores con mayor resistencia al calor para una operación más segura.
• Eficiencia energética: La optimización de los conductores ha llevado a una mayor eficiencia en la transmisión de energía. Los nuevos diseños reducen las pérdidas de energía, lo que se traduce en un menor consumo de electricidad y una operación más económica a largo plazo.
• Seguridad mejorada: Los cables NYY de nueva generación incluyen características de seguridad avanzadas, tales como la resistencia mejorada a aceites y una formulación libre de plomo.

Hasta este punto, hemos visto las características e innovaciones de los cables NYY. Como mencionamos a lo largo del artículo, estos conductores son una solución versátil y durable para distintos tipos de aplicaciones en baja tensión. Esperamos que la información brindada te haya sido de ayuda. ¡Tómala en cuenta para escoger los cables que mejor se adapten a tus instalaciones!
