¿Cuáles son los tipos de tableros de distribución?

Los tableros eléctricos, también conocidos como gabinetes de distribución, son fundamentales para la seguridad y eficiencia de cualquier sistema eléctrico, ya que se encargan de transportar los niveles adecuados de energía a través de los circuitos para que todos los aparatos eléctricos funcionen sin problemas.

Hoy en día, existen diferentes tipos de tableros de distribución, y cada uno de ellos se ha creado para cumplir con requerimientos específicos. ¿Te gustaría conocer más sobre estos componentes? Si dijiste que sí, ¡sigue leyendo!

¿Qué es un tablero de distribución?

En esencia, un tablero de distribución eléctrica es una unidad centralizada diseñada para recibir energía eléctrica y distribuirla a varios circuitos dentro de un edificio. Podemos pensar en estos gabinetes como controladores del flujo de electricidad, que garantizan un suministro seguro y organizado en todo el sistema eléctrico.

Los tableros empotrables y adosables generalmente contienen disyuntores o fusibles en cada circuito, lo que permite el control y la protección individual de circuitos eléctricos específicos. En este sentido, también desempeñan un papel crucial en la prevención de sobrecargas y cortocircuitos, interrumpiendo el flujo de electricidad en caso de fallas.

Te puede interesar: Aprende las 5 reglas de oro de la seguridad eléctrica

Tipos de tableros de distribución

Existen varios tipos de tableros de distribución eléctrica diseñados para satisfacer distintas necesidades y requisitos en diversas instalaciones eléctricas, tales como:

1. Tablero de distribución principal

Como su nombre indica, este es el punto de distribución principal donde la energía eléctrica del suministro se distribuye a varios tableros de subdistribución o circuitos finales. A menudo alberga el interruptor principal, los disyuntores o interruptores diferenciales y las barras colectoras para repartir energía a diferentes secciones de un edificio.

2. Tablero de subdistribución

Estos son tableros secundarios que reciben energía del tablero de distribución principal y la reparten a áreas o pisos específicos dentro de un edificio. En otras palabras, ayudan a organizar y controlar la distribución de energía de una manera más localizada.

3. Tablero de distribución final

El tablero de distribución final se encuentra más cerca de las cargas o dispositivos eléctricos. Recibe energía de los tableros de subdistribución y contiene disyuntores o fusibles para circuitos individuales, que sirven a áreas o aparatos específicos.

4. Unidad de consumo

Las unidades de consumo son tableros de distribución que normalmente encontramos en entornos residenciales. Contienen disyuntores o fusibles para varios circuitos domésticos, lo que proporciona un punto de control y protección para cada circuito.

5. Centro de control de motores

Estos gabinetes de distribución especializados se diseñaron para controlar y proporcionar energía a motores eléctricos. Suelen incluir arrancadores de motor, disyuntores y otros dispositivos de control para una gestión eficiente del motor.

6. Punto de distribución final

Los puntos de distribución final son tableros más pequeños instalados cerca del punto final de los circuitos eléctricos. Se utilizan en entornos industriales para proporcionar control y distribución localizados para maquinaria o equipos específicos.

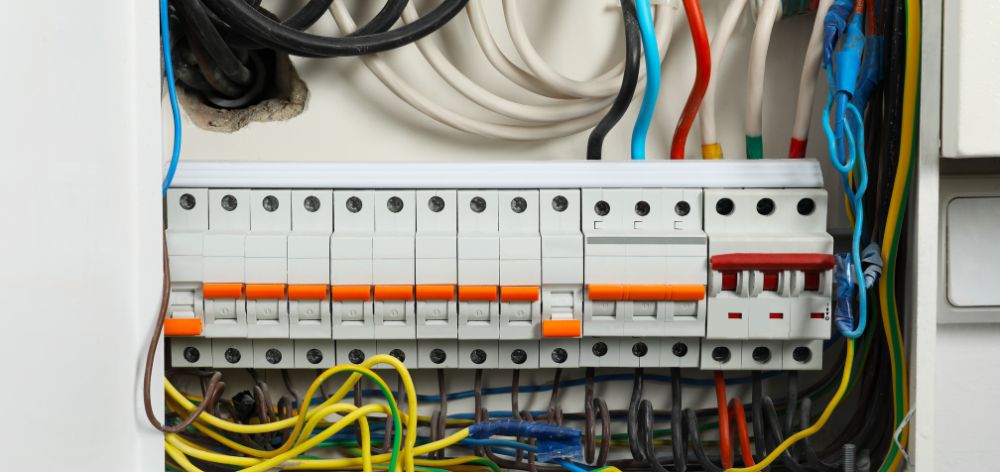

7. Tablero de distribución de iluminación

Los tableros de distribución de iluminación tienen la función de controlar y distribuir energía para circuitos de iluminación dentro de un edificio. Ayudan a organizar el cableado y protegen los circuitos de iluminación de fallas eléctricas.

8. Tablero de distribución de energía

Estos tipos están diseñados para manejar cargas de alta potencia en entornos industriales o comerciales. Pueden incluir características como barras colectoras más grandes, disyuntores de mayor capacidad y medidas de seguridad mejoradas.

9. Tablero de distribución personalizado

En algunos casos, los tableros se personalizan para cumplir con los requisitos particulares de una aplicación o industria. Estos gabinetes incorporan características adicionales o componentes especializados según las necesidades únicas del sistema eléctrico.

Importancia de los tableros de distribución eléctrica

Este es un componente fundamental para el correcto funcionamiento de los sistemas eléctricos en entornos residenciales, comerciales e industriales, pero ¿por qué? A continuación, te mostramos los puntos clave que destacan la importancia de los tableros de distribución:

Control

Estos gabinetes ofrecen un punto centralizado para controlar la distribución de energía eléctrica a diferentes circuitos. Esto permite la activación o desactivación selectiva de circuitos específicos, lo que proporciona flexibilidad en la gestión del uso de la electricidad.

Protección y seguridad

La inclusión de disyuntores o fusibles en los tableros de distribución es crucial para proteger los circuitos eléctricos. En caso de sobrecargas o cortocircuitos, estos dispositivos interrumpen el flujo de electricidad, evitando daños a electrodomésticos, cableado y otros componentes. Así, también contribuyen a mejorar la seguridad en los sistemas.

Te puede interesar: ¿Por qué es importante la seguridad en los trabajos eléctricos?

Dirección de la electricidad

Los tableros desempeñan un papel determinante en la dirección de la electricidad a las distintas áreas y dispositivos de un edificio. Garantizan que la energía se reparta de forma adecuada para satisfacer las necesidades particulares de los diversos circuitos, salas o equipos.

Organización

Contribuyen a una distribución eléctrica en baja tensión organizada, lo que facilita la identificación y la resolución de problemas eléctricos. Cada circuito suele estar etiquetado y se puede gestionar de forma individual, simplificando el mantenimiento y las reparaciones.

Escalabilidad

En instalaciones más grandes, los gabinetes de distribución eléctrica permiten la escalabilidad de los sistemas eléctricos. Se pueden añadir o modificar fácilmente circuitos adicionales para adaptarse a los cambios en los requisitos técnicos.

Cumplimiento de normativas

El cumplimiento de los códigos eléctricos y las normativas de seguridad es crítico. Los tableros de distribución se diseñan e instalan de acuerdo con estas regulaciones. De esta manera, se garantiza que los sistemas eléctricos cumplan con los estándares de seguridad y rendimiento necesarios.

Después de conocer qué es un tablero de distribución y qué tipos existen, estamos seguros de que puedes comprender mejor su función y relevancia. Al proporcionar control, protección y dirección a los sistemas eléctricos, son indispensables en la infraestructura general de los edificios e instalaciones. ¡Esperamos que esta información te haya resultado útil e interesante!
