Interruptores diferenciales: ¿qué son, cómo funcionan y qué tipos existen?

En cualquier instalación eléctrica moderna, la seguridad de las personas y la protección de los equipos son prioridades absolutas. Para lograrlo, existen dispositivos diseñados específicamente para detectar fallas que no siempre son visibles, pero que representan un riesgo real. Entre ellos, los interruptores diferenciales cumplen un rol fundamental.

Un interruptor diferencial actúa cuando ocurre una fuga de corriente hacia tierra, cortando el suministro eléctrico antes de que esa anomalía provoque una descarga peligrosa o daños en la instalación. Por ese motivo, su presencia es obligatoria en viviendas, comercios e industrias que buscan cumplir con estándares técnicos actuales y reducir riesgos eléctricos.

¡Sigue leyendo para conocer qué es un interruptor diferencial, para qué sirve, cómo funciona, qué tipos existen y en qué situaciones se utiliza!

¿Qué es un interruptor diferencial?

Un interruptor diferencial es un dispositivo de seguridad eléctrica que desconecta automáticamente un circuito cuando detecta una fuga de corriente hacia tierra. Su objetivo principal es proteger a las personas frente a descargas eléctricas y evitar daños en las instalaciones cuando se produce una falla de aislamiento.

A diferencia de otros dispositivos de protección, el interruptor diferencial no actúa por sobrecarga o cortocircuito, sino por corriente residual, es decir, una diferencia entre la corriente que entra y la que sale del circuito. Cuando esa diferencia supera un valor seguro, el interruptor se dispara y corta el suministro.

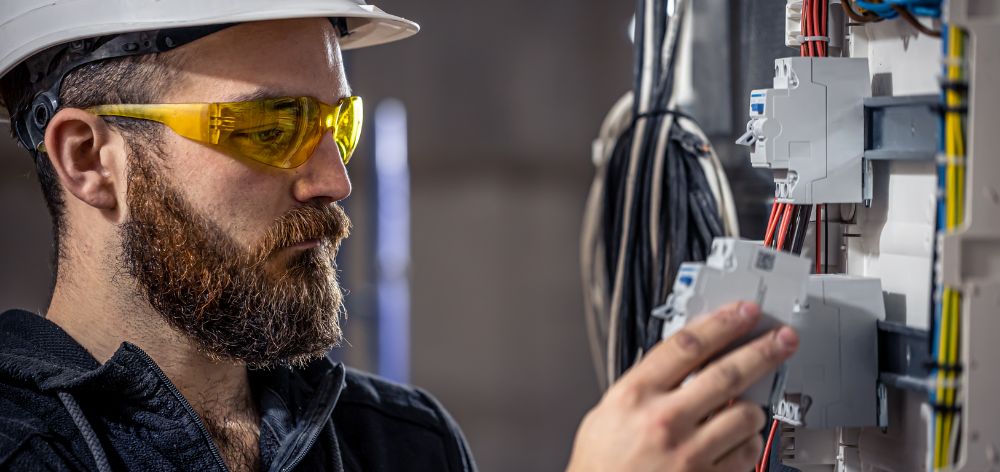

¿Para qué sirve un interruptor diferencial?

El interruptor diferencial cumple varias funciones esenciales dentro de un sistema eléctrico:

• Protege a las personas frente a contactos indirectos.

• Reduce el riesgo de electrocución por fugas de corriente.

• Evita daños en equipos eléctricos y electrónicos.

• Complementa la protección brindada por interruptores termomagnéticos.

• Contribuye al cumplimiento de normas técnicas de seguridad eléctrica.



En términos prácticos, cuando una persona entra en contacto con una parte metálica energizada por una falla, el interruptor diferencial detecta la corriente de fuga y actúa en milisegundos, reduciendo el riesgo de lesiones graves.

¿Cómo funciona un interruptor diferencial?

El funcionamiento del interruptor diferencial se basa en un principio simple y eficaz. Dentro del dispositivo existe un transformador toroidal que compara la corriente que circula por el conductor de fase con la que retorna por el neutro.

En condiciones normales, ambas corrientes son iguales. Cuando se produce una fuga hacia tierra, aparece una diferencia entre ambas. Si esa diferencia supera el umbral de sensibilidad del interruptor, el dispositivo se dispara y corta el circuito.

Los valores de sensibilidad más comunes son:

• 10 mA: protección reforzada, especialmente en zonas húmedas.

• 30 mA: protección estándar para personas.

• 100 mA y 300 mA: protección de instalaciones y prevención de incendios.

Clasificación de los interruptores diferenciales según su tiempo de acción

Antes de revisar los tipos según la corriente que detectan, es importante entender su clasificación según el tiempo de disparo, un factor clave en instalaciones complejas.

Interruptores diferenciales instantáneos

Los interruptores diferenciales instantáneos actúan de forma inmediata cuando detectan una fuga de corriente. No presentan retardo intencional y son los más utilizados en instalaciones residenciales y comerciales. Su rapidez resulta adecuada cuando se busca una protección directa y sin selectividad entre circuitos.

Se emplean habitualmente en:

• Viviendas.

• Oficinas.

• Comercios pequeños.

• Circuitos finales de uso general.

Interruptores diferenciales selectivos o con retardo

Los interruptores diferenciales selectivos incorporan un retardo de disparo controlado. Este retardo facilita que, ante una falla, actúe primero el diferencial más cercano al punto afectado, evitando el corte total del suministro eléctrico. Por ese motivo, son habituales en instalaciones de gran tamaño.

Se utilizan principalmente en:

• Plantas industriales.

• Edificios de gran envergadura.

• Centros comerciales.

• Infraestructuras críticas.



Gracias a esta selectividad, se reduce el impacto de interrupciones innecesarias sobre procesos productivos.

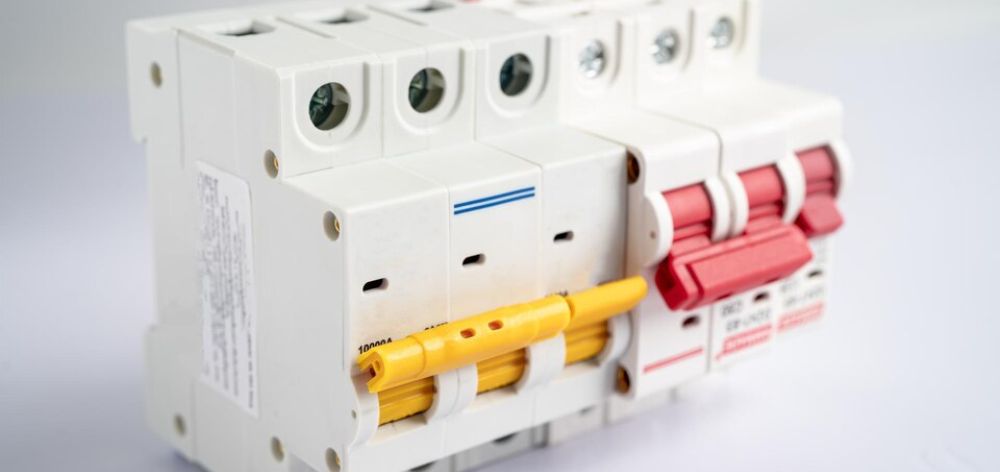

¿Qué tipos de interruptores diferenciales existen?

Además del tiempo de acción, los interruptores diferenciales se clasifican según el tipo de corriente de fuga que pueden detectar. Esta clasificación es fundamental para elegir el dispositivo adecuado.

1. Interruptor diferencial de clase AC

El interruptor diferencial de clase AC detecta corrientes residuales de tipo alterna sinusoidal. Es el modelo más común y se utiliza ampliamente en instalaciones eléctricas convencionales. Actúa frente a fugas que aparecen de forma súbita o progresiva, siempre que sean de corriente alterna pura.

Características principales:

• Detecta corrientes alternas.

• Sensibilidad habitual entre 30 mA y 300 mA.

• Corriente nominal hasta 100 A o 125 A, según modelo.

• Disponible en versiones instantáneas y selectivas.



Se recomienda su uso en:

• Viviendas tradicionales.

• Iluminación general.

• Tomas de corriente sin electrónica avanzada.

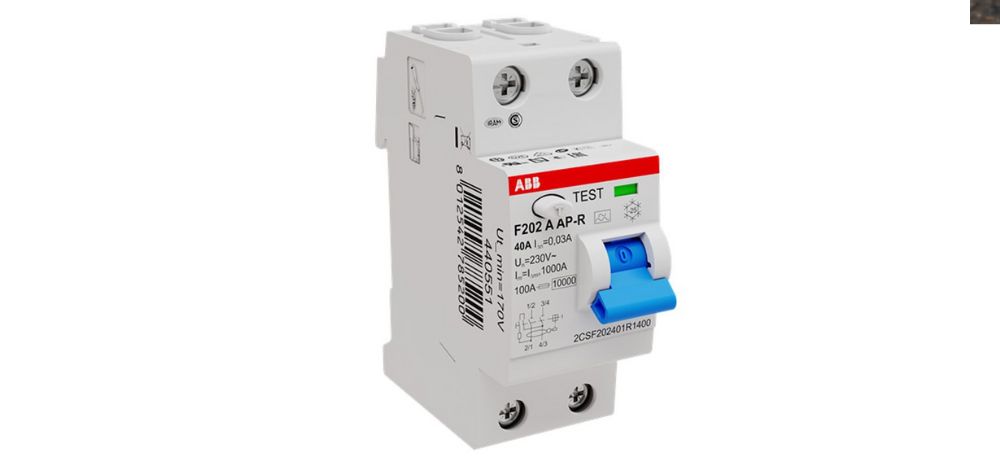

2. Interruptor diferencial de clase A

El interruptor diferencial de clase A detecta corrientes alternas y corrientes rectificadas con componente continua pulsante. Este tipo surge como respuesta al uso creciente de equipos electrónicos que incorporan rectificadores, como electrodomésticos modernos y sistemas con control electrónico.

Ventajas principales:

• Mayor nivel de protección que la clase AC.

• Capacidad de detectar fugas más complejas.

• Mejor respuesta ante descargas intempestivas.



Se utiliza frecuentemente en:

• Lavadoras y electrodomésticos electrónicos.

• Sistemas de climatización.

• Equipos con variadores monofásicos.

• Instalaciones residenciales modernas.

3. Interruptor diferencial de clase A-SI o superinmunizado

El interruptor diferencial A-SI incorpora filtros electrónicos que reducen disparos intempestivos. También conocido como superinmunizado o tipo F según algunos fabricantes, este dispositivo distingue entre una fuga real y perturbaciones transitorias generadas por múltiples equipos funcionando simultáneamente.

Principales características:

• Alta inmunidad a perturbaciones eléctricas.

• Menor probabilidad de disparos falsos.

• Mayor continuidad del servicio.

• Protección eficaz para personas.



Resulta especialmente útil en:

• Oficinas con alta carga electrónica.

• Centros de datos pequeños.

• Instalaciones con equipos sensibles.

• Entornos donde la continuidad eléctrica es prioritaria.

4. Interruptor diferencial de clase B

El interruptor diferencial de clase B detecta corrientes alternas, continuas pulsantes y continuas puras. Este tipo está diseñado para entornos donde existen corrientes de fuga continuas que los diferenciales clase AC o A no pueden detectar de forma fiable.

Se utiliza principalmente en:

• Variadores de velocidad trifásicos.

• Cargadores de vehículos eléctricos.

• Sistemas de alimentación ininterrumpida (SAI).

• Instalaciones industriales avanzadas.



Su aplicación responde a estándares técnicos utilizados en instalaciones industriales modernas y alineados con recomendaciones de organismos como la International Electrotechnical Commission.

¿Cómo elegir el interruptor diferencial adecuado?

Seleccionar el interruptor diferencial correcto depende de varios factores técnicos que conviene analizar antes de la instalación.

Aspectos a considerar:

• Tipo de carga conectada (resistiva, electrónica, industrial).

• Nivel de sensibilidad requerido.

• Entorno de instalación (residencial, comercial o industrial).

• Necesidad de continuidad del servicio.

• Presencia de equipos electrónicos sensibles.



Elegir un interruptor diferencial inadecuado puede generar disparos innecesarios o, peor aún, una protección insuficiente.

Preguntas frecuentes sobre interruptores diferenciales

¿Qué corriente de sensibilidad es la más recomendada para viviendas?

Generalmente se utiliza una sensibilidad de 30 mA para protección de personas en instalaciones residenciales.

¿Un interruptor diferencial evita todos los accidentes eléctricos?

Reduce significativamente el riesgo, pero debe complementarse con una instalación adecuada y otros dispositivos de protección.

¿Cada circuito debe tener su propio interruptor diferencial?

Depende del diseño de la instalación. En sistemas modernos, la sectorización mejora la seguridad y continuidad del servicio.

Ahora que ya sabes cómo funciona un interruptor diferencial y qué tipos existen,  podrás tomar decisiones informadas al diseñar o actualizar una instalación eléctrica. Estos dispositivos cumplen un rol esencial en la protección de personas, equipos y procesos, adaptándose a las exigencias de sistemas eléctricos cada vez más complejos.
