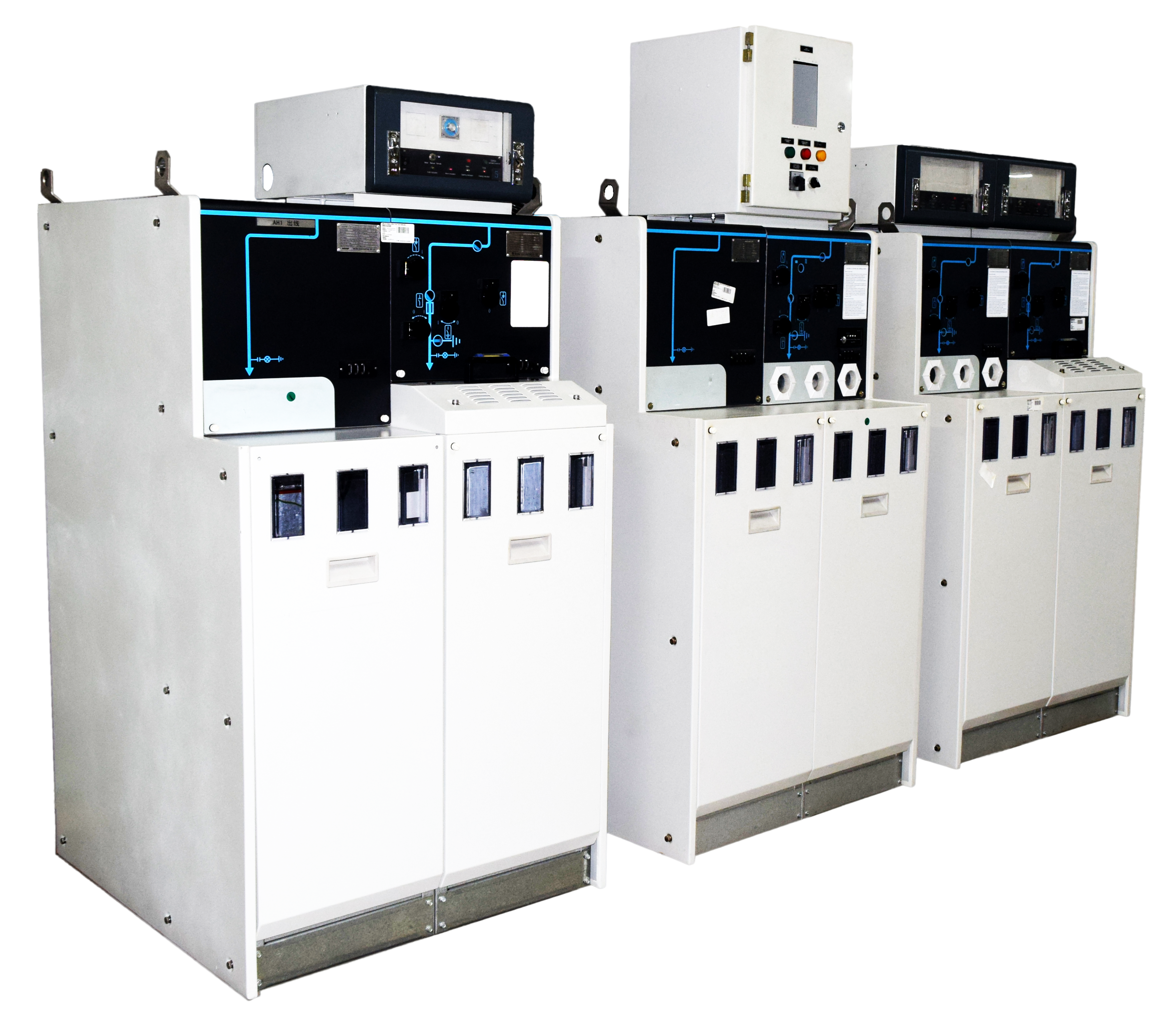

Celdas secundarias de aislamiento solido a prueba de arco interno / Sojo - rmu
Las celdas modulares RMU de aislamiento sólido y diseño compacto, son celdas metal enclosed a prueba de arco interno, donde los equipos de maniobra se encuentran aislados en resina.
Estas celdas incorporan las tecnologías de aislamiento sólido más innovadoras para sistemas de barra colectoras y conmutación. Utilizamos una resina como material dieléctrico.
Funciones
Las celdas modulares RMU operan a una tensión nominal máxima de 12KV, para distribución eléctrica secundaria de uso interior y a prueba de arco interno.
Se encargan de recibir y distribuir la energía, pero también cumplen las funciones de protección, operación de corte y reposición de la energía eléctrica.
Aplicaciones
Las celdas modulares RMU, son idóneas para instalaciones de gran altitud (hasta 4500 msnm) y alto nivel de polución. Esto las hace especiales para instalaciones mineras.
También tienen aplicaciones en empresas eléctricas de distribución de energía, protección de transformadores y líneas de distribución.
Así como en subestaciones eléctricas hasta 12KV de industrias, centros comerciales y hospitales.
| Características eléctricas | Unid. | Mod. C | Mod. F | Mod. V |
|---|
| Tensión Nominal | KV | 12 | 12 | 12 |
| Corriente nominal | A | 630 | 630 | 630 |
| Tensión soportada a frecuencia industrial (60 Hz x 1 min) | KV | 42 | 42 | 42 |
| Tensión soportada al impulso atmosférico | KV | 75 | 75 | 75 |
| Frecuencia asignada | Hz | 50/60 | 50/60 | 50/60 |
| Corriente de breve duración (x 1 seg) | KA | 20 | 20 | 20 |
| Resistencia al arco interno (x 0,5 seg) | KA | 20 | 20 | 20 |
| Grado de protección | IP3X | IP3X | IP3X |
| Dimensiones |
| a- Ancho | mm | 400 | 400 | 400 |
| b- Profundidad | mm | 900 | 900 | 900 |
| c- Ahora | mm | 1664 | 1664 | 1664 |
| Temperatura de Operación | ºC | -45 / +45 | ||
| Temperatura de Operación | mm | 4500 | ||
| Conectores Tipo Codo 15 kV | A | 630 | 250 | 630 |
