Celdas secundarias de aislamiento en aire y corte en gas sf6 a prueba de arco interno Icet – Serie n

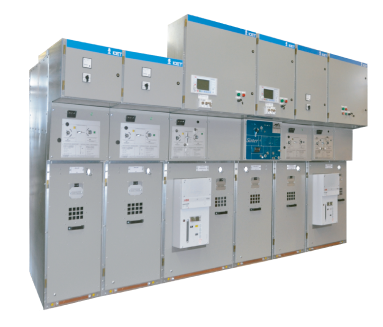

Las celdas modulares ICET SERIE “N” son el conjunto de secciones verticales donde se ubican los equipos de maniobras (interruptor, seccionador), protección y medida (transformadores de tensión y corriente, relés).

Estas celdas son de aislamiento en aire en todas las partes activas. El interruptor puede ser en vacío o en SF6 y el seccionador se encuentra aislado en SF6. También son resistentes al arco interno 21kAx1s IAC AFLR.

CELDAS SECUNDARIAS DE AISLAMIENTO EN AIRE Y CORTE EN GAS SF6 A PRUEBA DE ARCO INTERNO ICET – SERIE N

Función

Las celdas modulares ICET SERIE “N”, se encargan de recibir y distribuir la energía eléctrica.

Aplicaciones

Tienen muchas aplicaciones, tales como: subestaciones, compañías eléctricas, edificios comerciales y residenciales, redes inteligentes, redes con generación distribuida, industria ligera, hospitales, instalaciones de energía renovable (solar, eólica, hidroeléctrica), astilleros navales, transportes, etc.

Condiciones nominales del servicio

Las características nominales de funcionamiento están garantizados en las siguientes condiciones límite.

Temperatura ambiente mínima -5°C
Temperatura ambiente máxima +40°C
Humedad Relativa máxima en ausencia de condensación 95% Altitud ≤ 1000 m.s.n.m.

Características técnicas:

Tensión nominal de la red	10-22.9 KV
Tensión máxima de trabajo	24 KV
Frecuencia nominal	60 HZ
Tensión de impulso	125 KV
Tensión de prueba a frecuencia industrial	50 KV
Capacidad de corriente en la barra principal	630 A.
Corriente de corta duración (1 seg.) en la barra	16 KA - 24kV
Grado de Protección	IP3X
Grado de Protección	PM
Clasificación	LSC2A
