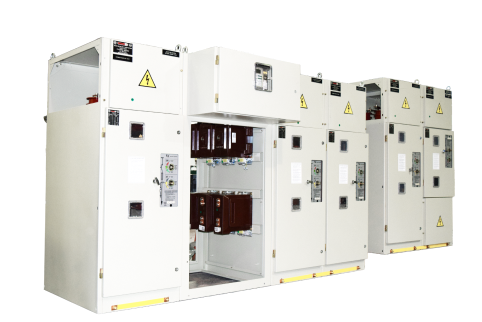

Celdas secundarias de aislamiento en aire Promelsa - Unisarc

Las Celdas modulares UNISARC se entienden como al conjunto de secciones verticales, donde se ubican los equipos de maniobras y a la vez están protegidos por una envolvente metálica. Las celdas modulares UNISARC, están compuestas por estructuras metálicas prefabricas con unidad de maniobra y/o seccionamiento aislados en aire.

CELDAS SECUNDARIAS DE AISLAMIENTO EN AIRE PROMELSA - UNISARC

Definición

Las celdas modulares UNISARC son un conjunto de secciones verticales, donde se ubican los equipos de maniobras protegidos por un envolvente metálico.

Están compuestas por estructuras prefabricadas con unidad de maniobra y/o seccionamiento aislados en aire.

Función

Las celdas modulares UNISARC cumplen la función de protección, así como las operaciones de corte y reposición de energía eléctrica.

Aplicaciones

Las celdas modulares UNISARC se emplean en la distribución eléctrica secundaria de media tensión. Son usadas en subestaciones de transformación; cabinas de distribución; y para el mando y protección de líneas, motores, transformadores y generadores.

Características principales (Celdas con seccionador)

Tensión asignada (Ur) 12KV 17.5KV 24KV 36KV
Tensión asignada soportada a la frecuencia industrial 1min 28KV 38KV 50KV 70KV
Tensión asignada soportada por impulso (Up) 75KV 95KV 125KV 170KV
Corriente asignada nominal (Ir) 630KA 630KA 630KA 400KA
Corriente nominal de breve duración 2s (IK) 20KA 20KA 20KA 12,5KA
Poder de cierre asignado sobre corto circuito (cresta) (Ip) 50KA 50KA 50KA 25KA
Frecuencia asignada (f) 60 Hz
Clasificación de continuidad de servicio LSC 2A
Partición Metálica
Puertas y tapas Fe LAF 2 mm
Grado de protección externo IP 2X
Color de pintura RAL 7032
Ingreso de cables Inferior
