Sociedad Minera El Brocal (Actual Buenaventura)

< Volver a proyectos

Junto a la Sociedad Minera El Brocal, en el año 2017, trabajamos en el proyecto de la Subestación Eléctrica de arrastre (Skid) de 1000KVA 10.5/0.48KV para Chancadora móvil, en el departamento de Cerro de Pasco.

Sociedad Minera El Brocal

La descripción detallada de este proyecto es la siguiente: Subestación Unitaria tipo Skid de 1000KVA, con pórtico y seccionadores  para acometida, envolvente NEMA 3R, Aislamiento 110KVBIL para trabajo a 4300 msnm.

Con este trabajo el cliente fue capaz de:

  • Habilitar el suministro de energía eléctrica para una chancadora móvil, que se desplaza conforme el tajo se va modificando.
  • Realizar la acometida aérea con cables de aluminio.
  • Proyecto culminado sin contaminación por derrame de aceite mineral.

En este proyecto los suministros instalados fueron:

  • Plataforma de arrastre e izaje SKID para alimentación de energía a chancadora móvil, con envolvente NEMA 3R.
  • Pórtico con Descargadores de Sobretensión Clase intermedia de  20KA  y seccionadores unipolares con fusibles  tipo K.

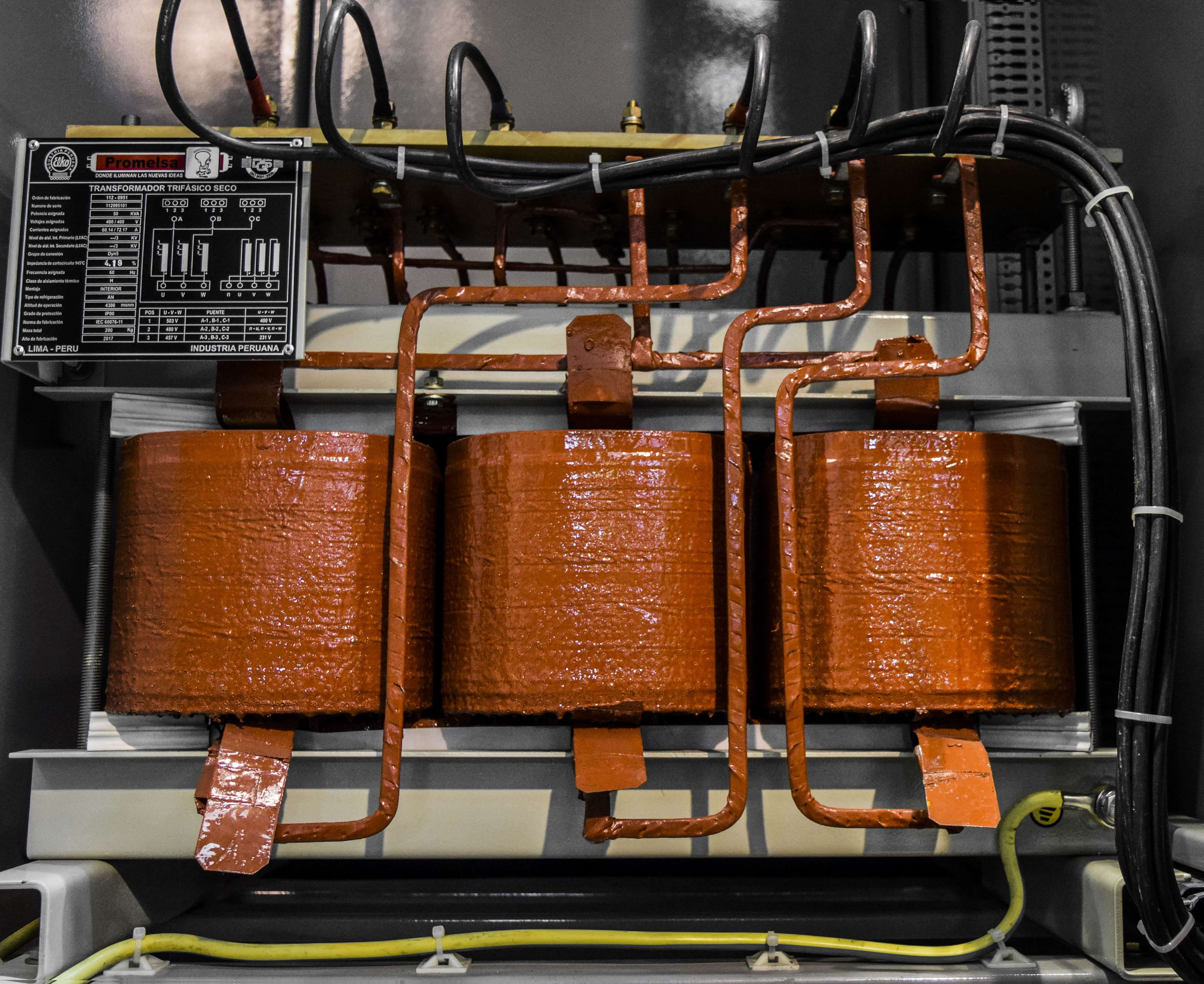

  • Transformador tipo seco de 1000KVAR 10.5/0.48KV con aislamiento 12/28/110KV bobinado en aluminio, control de temperatura por termocuplas PT100 y relé de protección.
  • Sistema de distribución 2000A 66KA y transformador de control 480/380-231V con tensión de respaldo en 24VCC.
  • Sistema de detección luminosa con LED y prueba de tensión a puerta cerrada lado 480VAC,  protección contra shock eléctrico según NFPA 70E, IP65.
