SET Pallancata - Cía Minera Ares S.A.C.

< Volver a proyectos

En el año 2018, el proyecto SET Pallancanta de la Minera Ares, consistió en diseñar y fabricar un banco condensador automático de 2.7MVAR (3X900KVAR)@ 4600 msnm, que fuera regulado por tensión en 60KV y conectado en barra de 4.16KV con reactores desintonizados de armónicos.

SET Pallancata - Cía Minera Ares S.A.C.

Luego de la entrega del proyecto el cliente pudo:

  • Reducir la caída de tensión en la línea de transmisión eléctrica
  • Evitar distorsiones en la red eléctrica
  • Optimizar el ahorro en el pago de energía reactiva
  • Garantizar la mayor seguridad para los operarios
  • Asegurar la mayor potencia disponible

Se emplearon los siguiente equipos:

  • Interruptores de potencia en vacío para cargas capacitivas.
  • Reactancias de sintonización monofásicas para 5° y 7° armónico.
  • Capacitores monofásicos con resistencia de descarga 75V/10min con fusibles internos.

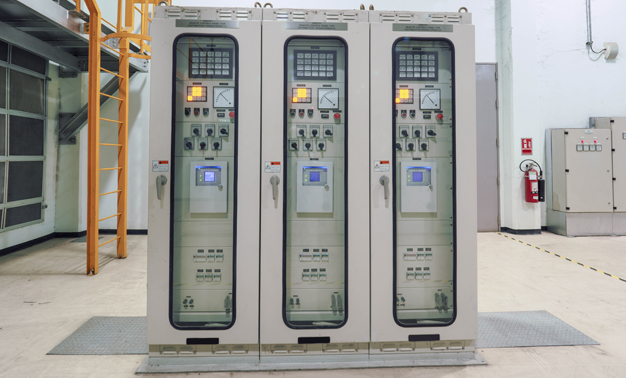

  • Tablero autosoportado para protección y control del banco condensador automático con relés 01xSEL487V + 03xSEL751.
  • Sistema de bloqueo secuencial para descarga de condensadores.
  • Relés de protección y control.
  • Estructura metálica de uso exterior IP65.
