• Análisis remoto clase A

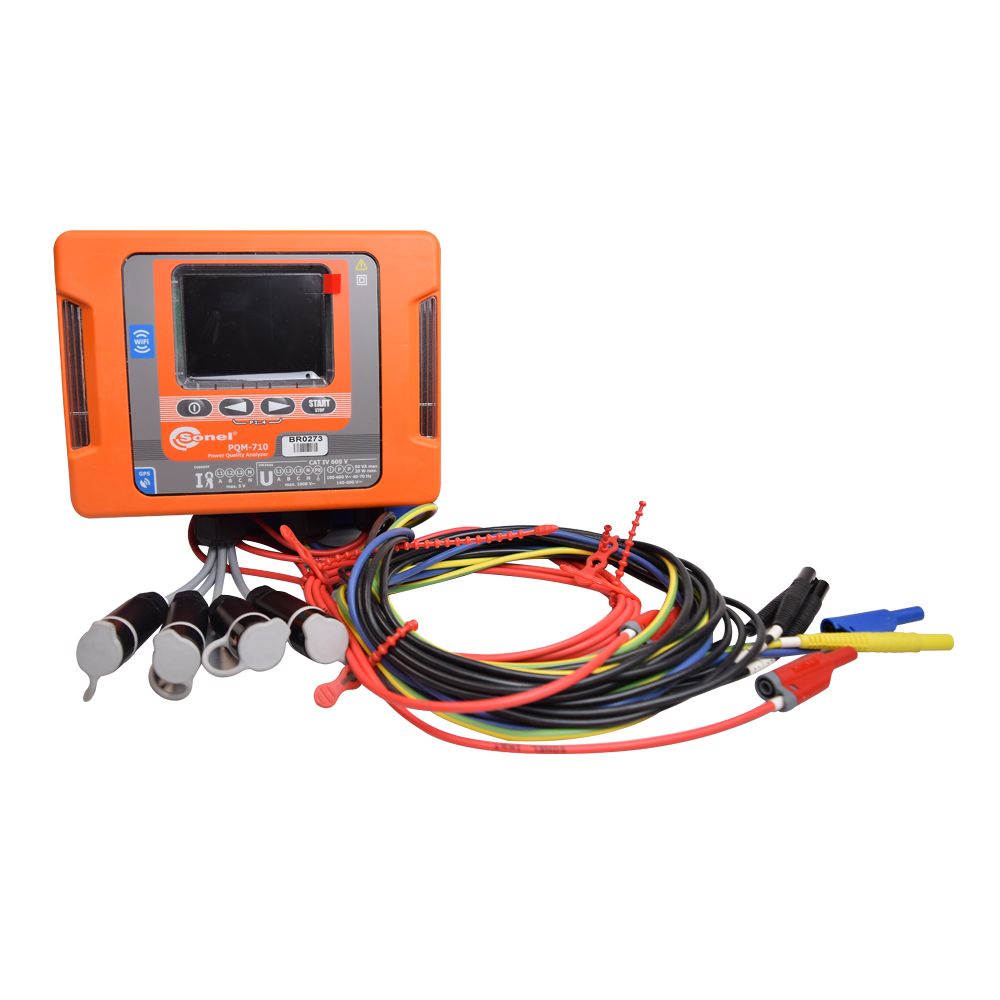

El analizador de calidad eléctrica Sonel PQM-710 es un dispositivo con amplias posibilidades para análisis remoto de la clase A. Sonel PQM-710 es un analizador de calidad eléctrica basado en soluciones tecnológicas avanzadas, con la ayuda de la cual es posible realizar mediciones integrales, análisis y registro de parámetros de redes eléctricas de 50/60 Hz y la calidad de la electricidad de acuerdo con la norma europea EN 50160.

Características

• Control remoto y transferencia de datos a través de un modem GSM incorporado.
• Función antirrobo: notificación por SMS en caso de cambio de posición (incorporado en el receptor del GPS).
• Reloj en tiempo real sincronizado con protocolo GPS.
• El control remoto del analizador a través la aplicación: Sonel Analysis (Wi-Fi y GSM para Windows) o Sonel Analysis Mobile (Wi-Fi para Android).

Parámetros medidos

• Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 1000 V, posibilidad de trabajar con transformadores de tensión.
• Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
• Señalización de red hasta 3000 Hz.
• Factor de cresta para corriente (CFI) y tensión (CFU).
• Frecuencia en el rango de 40 Hz a 70 Hz.
• Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
• Registro de potencia: método de Budeanu y IEEE 1459.
• Energía activa (EP,) reactiva (EQ) y aparente (ES).
• Factor de potencia (Power Factor), cosφ, tgφ.
• Factor K (sobrecarga del transformador provocada por armónicos).
• Armónicos hasta 50 en tensión y corriente.
• Interarmónicos medidos como grupos.
• Distorsión total de armónicos THD para tensión y corriente.
• Índice de severidad de flicker de corta (PST) y de larga duración (PLT).
• Asimetría de tensiones (IEC 61000-4-30 Clase A) y corrientes.
• Detección de eventos incluyendo el registro de las formas de onda.
• Registro de eventos de tensión y corriente junto con la forma de onda (hasta 1 s) y RMS gráficos de 10 ms con tiempo de grabación máximo de 30 s.
• Registro de formas de onda de corriente y tensión después de cada período promedio.

Amplia gama de redes para analizar

• Con frecuencia nominal de 50/60 Hz
• Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (para red con conductor N)
• De corriente continua
• Sistema:
• Monofásico

  de fase dividida con un conductor neutro

• Trifásico – ESTRELLA con y sin conductor neutro
• Trifásico – DELTA
• Trifásico – ESTRELLA sin conductor neutro (Aron)
• Trifásico – DELTA (Aron)

   con transductores de voltaje y corriente

Capacidades

El PQM-710 tiene un receptor GPS incorporado que garantiza la precisión del reloj en tiempo real y un módem GSM integrado que facilita la operación del analizador remoto.

Una carta ganadora adicional de los analizadores es el módulo de comunicación Wi-Fi incorporado, que ofrece una serie de ventajas: sin restricciones en transferencia de archivos, sin costos de transferencia de datos, uso de infraestructura inalámbrica local... Esto le da al usuario la oportunidad de adaptarse a las condiciones que prevalecen en el sitio. Pueden supervisar mediciones desde una ubicación conveniente – por ejemplo, un área sin interferencia electromagnética – utilizando una computadora portátil, teléfono inteligente o tableta.

Muestra de datos

El PQM-710 puede utilizarse con un dispositivo informático de pantalla táctil y con el software Sonel Analysis (Windows) o la aplicación Sonel Analysis Mobile (Android). El usuario puede supervisar las mediciones y realizar diagnósticos mientras mantiene la movilidad: ni siquiera tiene que estar cerca del analizador. En aplicaciones típicas, el dispositivo desempeña un papel de una pantalla remota y un almacenamiento intermedio de datos de medición con la funcionalidad de un enrutador. Por lo tanto, el usuario también puede conectarse a él mediante una red inalámbrica – por ejemplo, para transferir los registros recopilados a una computadora de escritorio

Aplicaciones

Los PQM-710 es ampliamente utilizados en la industria de energía profesional. Proporcionan un análisis completo de 4 cuadrantes, satisfaciendo las necesidades de los consumidores de energía y productores, como las energías renovables, incluidas la fotovoltaica y parques eólicos. Permiten el pronóstico de fallas en las redes de distribución. Ellos proveen el análisis de la capacidad de carga de redes y transformadores, así como la grabación de sus estados actuales. Además, son unas poderosas herramientas de inversión. Gracias a el PQM-710, el usuario obtendrá los datos necesarios para el desarrollo de infraestructura de energía, predecir problemas potenciales y finalmente – verificar la corrección y calidad de la implementación

SONEL ANALYSIS

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores PQM. En función del instrumento de acoplamiento utilizado, el programa permite:

• La configuración de analizador,
• Lectura de datos del analizador,
• La visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM,
• El borrado de datos en el analizador,
• La presentación de datos en forma de tabla,
• La presentación de datos en forma de diagramas,
• El análisis de datos y la generación de informes de acuerdo con la norma IEC 50160 y otras condiciones de referencia definidas por el usuario - también para microinstalaciones fotovoltaicas de hasta 50 kW, con división para los estados de la potencia activa P>0, P<0 y P=0 y teniendo en cuanta los gráficos Q1=f(U1/Un) y cosφ=f(P/Pn),
• El servicio independiente de varios analizadores,
• La actualización a nuevas versiones (a través del programa o a través de la página web).

El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria.

El usuario puede ver:

• Diagrama de los recorridos de la tensión y la intensidad (osciloscopio),
• Diagramas de tensión e intensidad,
• Diagrama de fasores,
• Medición de varios parámetros,
• Armónicos y potencias de los armónicos (estimación de la direccionalidad de armónicos),
• Interarmónicos.
